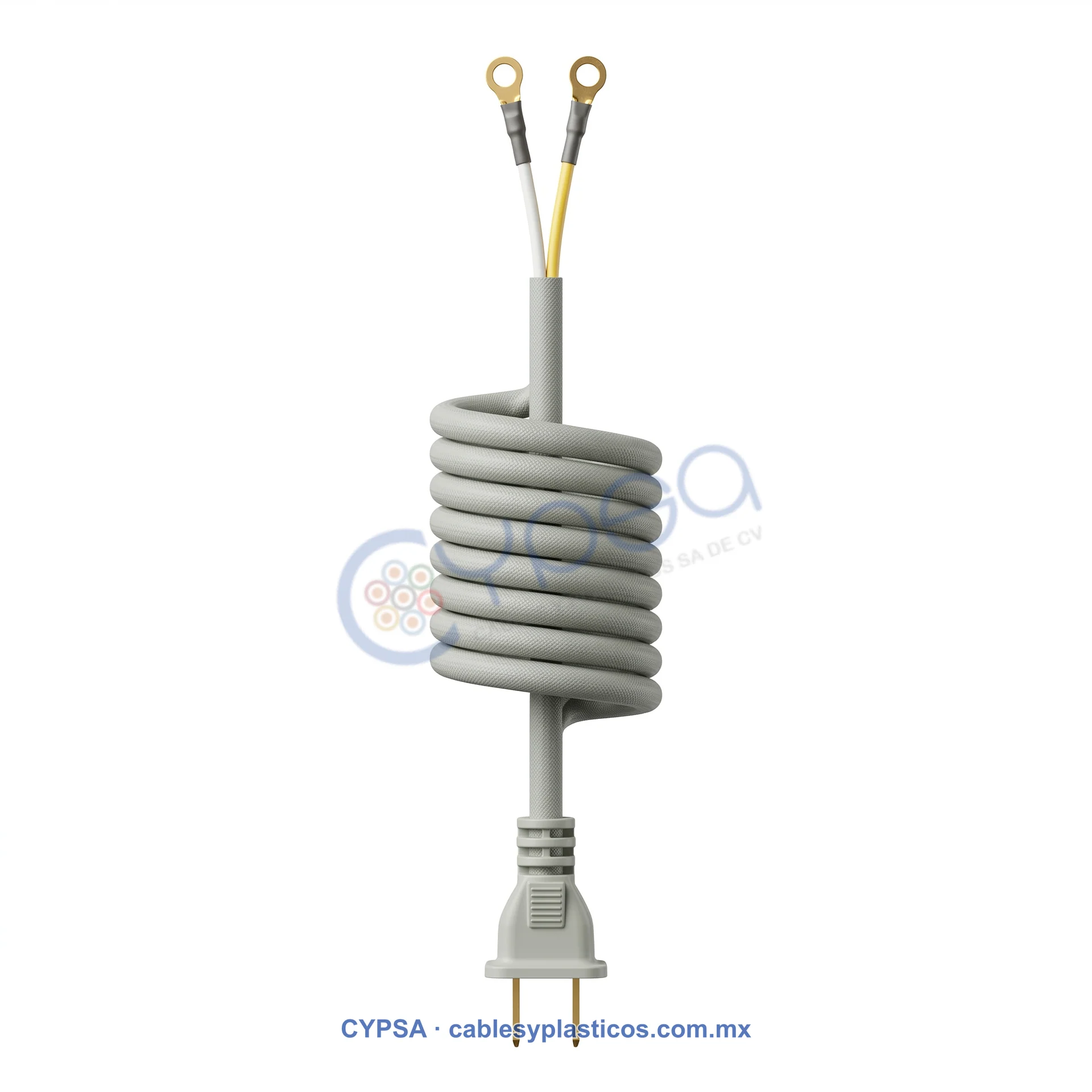

Descripción General. Tomacorriente de dos conductores fabricado con cobre natural o estañado, con aislamiento individual de policloruro de vinilo (PVC), diseñado para operación entre 60 y 105°C.
Principales aplicaciones. Utilizado principalmente para alimentar equipos electrodomésticos, aparatos eléctricos domésticos, extensiones ligeras y conexiones de uso general.
Características.
- Conductores de cobre natural o estañado con pureza de 99.9%.
- Construcción flexible clase K con base calibre 30 AWG.
- Disponible en calibres de 18 a 14 AWG según modelo.
- Tensión nominal de operación: 127 V.
- Configuraciones con cable SVT, SJT, SPT-1, SPT-2 y SPT-3.
- Clavija moldeada resistente para uso continuo.
- Suministro en diferentes longitudes y colores.
Especificaciones Técnicas
TOMACORRIENTE 2 CONDUCTORES
| TOMACORRIENTE DOS CONDUCTORES | |||||
|---|---|---|---|---|---|
| Tipo de cable | Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Capacidad Amperes |
Tensión Nominal Volts |
| SVT | 18 | 16/30 | 0.824 | 10 | 127 |
| SVT | 16 | 26/30 | 1.31 | 13 | 127 |
| SJT | 18 | 18/30 | 0.824 | 10 | 127 |
| SJT | 16 | 26/30 | 1.31 | 13 | 127 |
| SJT | 14 | 41/30 | 2.08 | 18 | 127 |
| SPT-1 | 18 | 16/30 | 0.824 | 10 | 127 |
| SPT-2 | 18 | 16/30 | 0.824 | 10 | 127 |
| SPT-2 | 16 | 23/30 | 1.31 | 13 | 127 |
| SPT-3 | 18 | 16/30 | 0.824 | 10 | 127 |
| SPT-3 | 16 | 23/30 | 1.31 | 13 | 127 |
| SPT-3 | 14 | 41/30 | 2.08 | 18 | 127 |
Normativas: NMX-J-036-ANCE · NMX-J-297-ANCE · NMX-J-436-ANCE · UL-817
