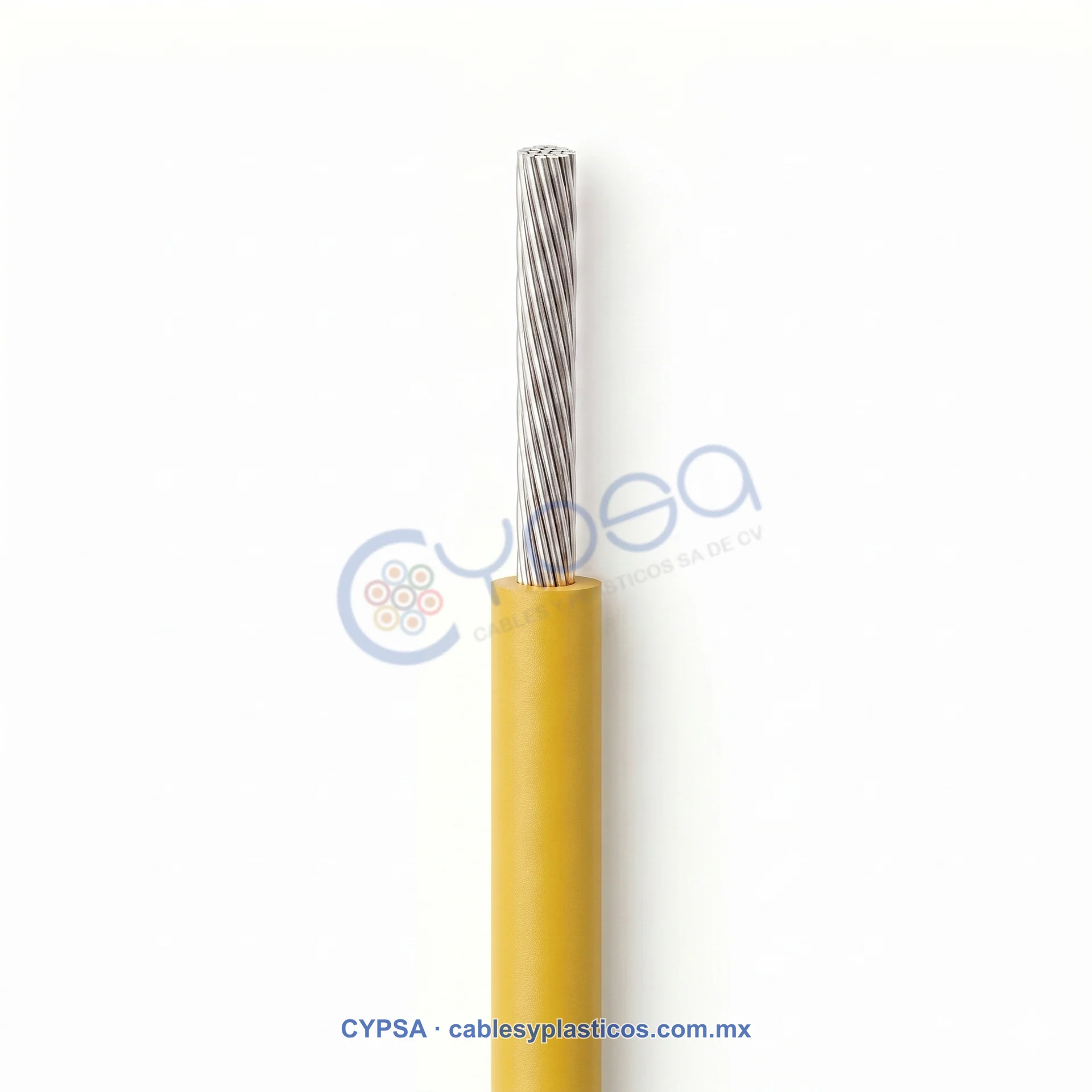

Descripción General. Conductores multifilares de cobre natural suave con aislamiento de policloruro de vinilo (PVC), desarrollados para operación continua entre 90 y 105°C en aplicaciones de trabajo pesado.
Principales aplicaciones. Utilizados principalmente en distribución de cableado dentro de sistemas eléctricos automotrices, circuitos de mayor exigencia mecánica y aplicaciones de servicio pesado.
Características.
- Fabricados en cobre natural con pureza de 99.9%.
- Construcción flexible clase J y K con base calibre 28 y 30 AWG.
- Aislamiento reforzado Heavy Duty para mayor protección.
- Disponibles en calibres de 20 a 10 AWG.
- Excelente flexibilidad y resistencia para uso automotriz.
- Suministro industrial en carretes.
Especificaciones Técnicas
TIPO HDT
| TIPO HDT | |||||
|---|---|---|---|---|---|
| Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Espesor aislamiento mm |
Diámetro exterior mm |
Capacidad Amperes |
| 10 | 104/30 | 5.26 | 1.17 | 5.65 | 30 |
| 12 | 65/30 | 3.31 | 1.17 | 5.00 | 20 |
| 14 | 41/30 | 2.078 | 1.04 | 4.00 | 15 |
| 16 | 26/30 | 1.317 | 1.02 | 3.60 | 10 |
| 18 | 16/30 | 0.811 | 0.94 | 3.10 | 7 |
| 20 | 10/30 | 0.519 | 0.91 | 2.80 | 3 |
Normativas: NMX-J-036-ANCE · NMX-J-297-ANCE · SAE J1128
