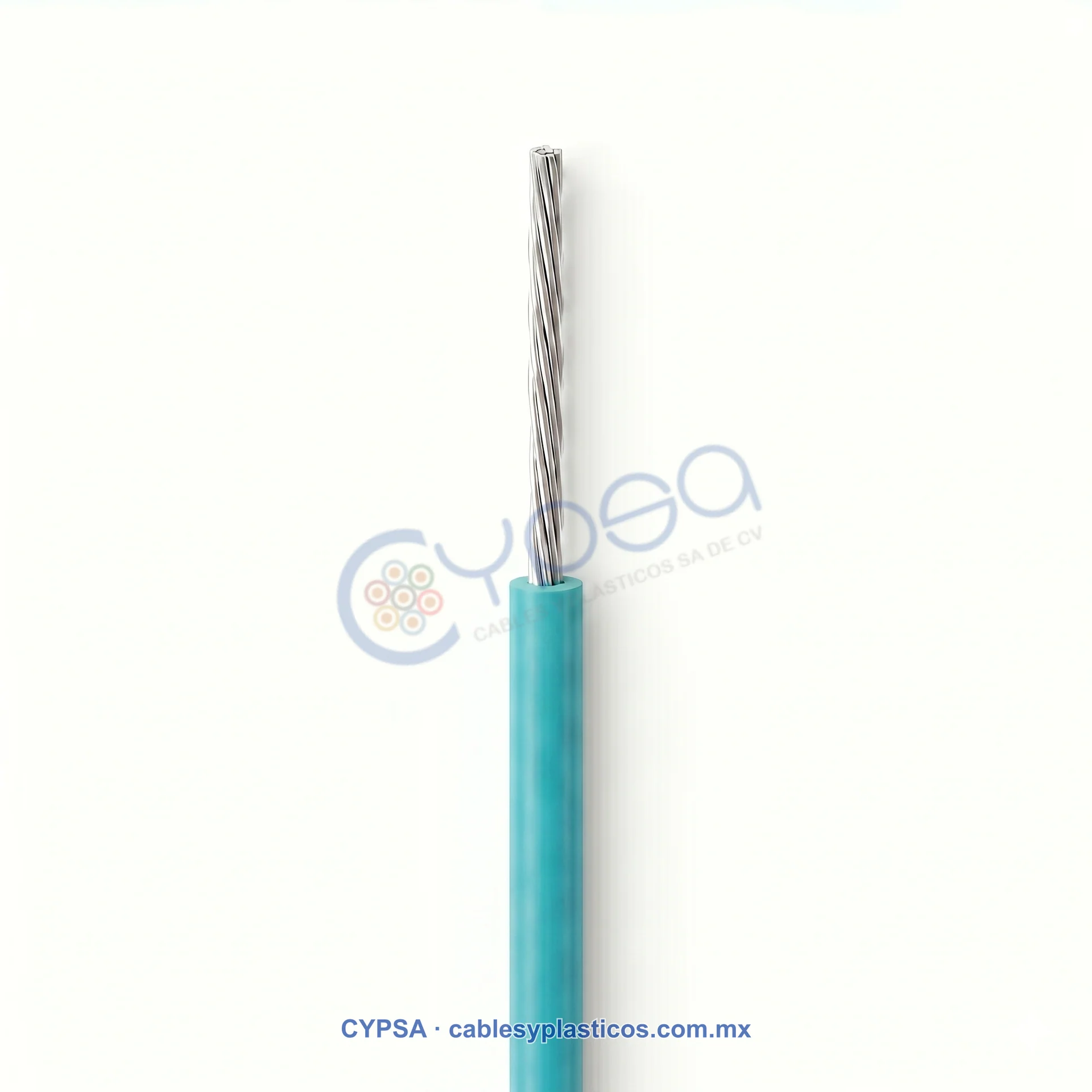

Descripción General. Conductor flexible de cobre natural suave o estañado, con aislamiento individual de polietileno de cadena cruzada (XLPE), diseñado para operación continua hasta 125°C.
Principales aplicaciones. Utilizado para interconexión de circuitos, cableado interno de computadoras, equipos electrónicos, electrodomésticos y aplicaciones que demandan resistencia térmica superior.
Características.
- Fabricado en cobre natural o estañado con pureza de 99.9%.
- Construcción flexible clase K con base calibre 30 AWG.
- Aislamiento XLPE con excelente desempeño térmico y eléctrico.
- Disponible en calibres de 22 a 10 AWG.
- Voltaje nominal de operación hasta 600 V.
- Suministro industrial en carretes.
Especificaciones Técnicas
CABLE AWM UL 3173
| Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Espesor aislamiento mm |
Diámetro exterior mm |
Capacidad Amperes |
|---|---|---|---|---|---|
| 10 | 104/30 | 5.26 | 0.81 | 4.9 | 30 |
| 12 | 65/30 | 3.31 | 0.81 | 4.25 | 20 |
| 14 | 41/30 | 2.078 | 0.81 | 3.55 | 15 |
| 16 | 26/30 | 1.317 | 0.81 | 3.15 | 10 |
| 18 | 16/30 | 0.824 | 0.81 | 2.85 | 7 |
| 20 | 10/30 | 0.519 | 0.81 | 2.60 | 3 |
| 22 | 7/30 | 0.324 | 0.81 | 2.45 | 2 |
Normativas: NMX-J-036-ANCE · NMX-J-297-ANCE · NMX-J-429-ANCE · UL-758
