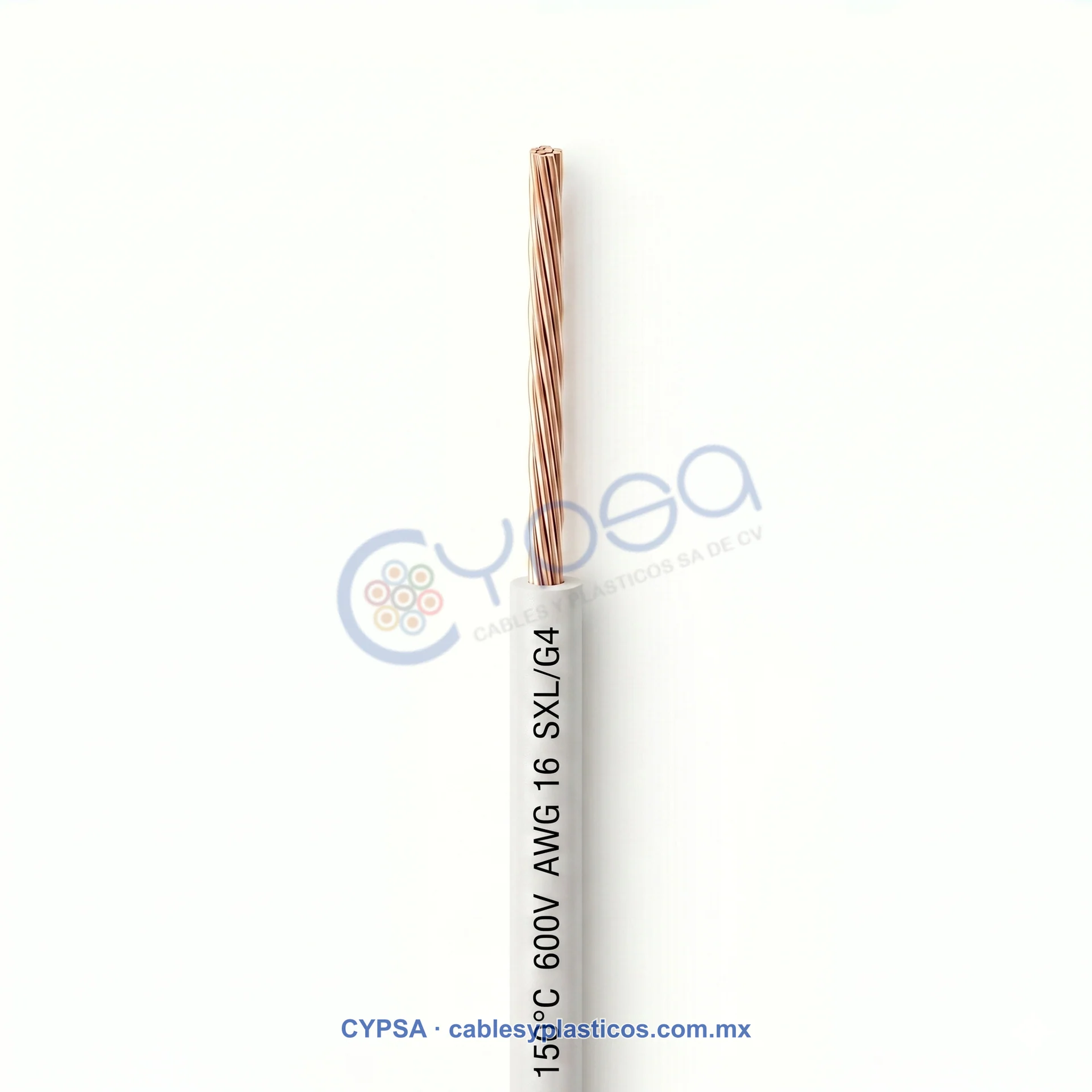

Descripción General. Conductores multifilares de cobre natural suave con aislamiento de polietileno de cadena cruzada (XLPE), diseñados para operación continua hasta 150°C en ambientes exigentes.
Principales aplicaciones. Utilizados principalmente en distribución de cableado dentro de sistemas eléctricos automotrices, arneses de alto desempeño y aplicaciones con mayor resistencia térmica y mecánica.
Características.
- Fabricados en cobre natural o estañado con pureza de 99.9%.
- Construcción flexible clase J y K con base calibre 28 y 30 AWG.
- Aislamiento XLPE de espesor reforzado para mayor durabilidad.
- Disponibles en calibres de 20 a 10 AWG.
- Excelente flexibilidad para instalación automotriz.
- Suministro industrial en carretes.
Especificaciones Técnicas
TIPO SXL
| TIPO SXL | |||||
|---|---|---|---|---|---|
| Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Espesor aislamiento mm |
Diámetro exterior mm |
Capacidad Amperes |
| 10 | 104/30 | 5.26 | 1.04 | 5.35 | 30 |
| 12 | 65/30 | 3.31 | 0.94 | 4.5 | 20 |
| 14 | 41/30 | 2.078 | 0.89 | 3.7 | 15 |
| 16 | 26/30 | 1.317 | 0.81 | 3.15 | 10 |
| 18 | 16/30 | 0.824 | 0.76 | 2.75 | 7 |
| 20 | 10/30 | 0.519 | 0.74 | 2.45 | 3 |
Normativas: NMX-J-036-ANCE · NMX-J-297-ANCE · NMX-J-008-ANCE · SAE J1128
