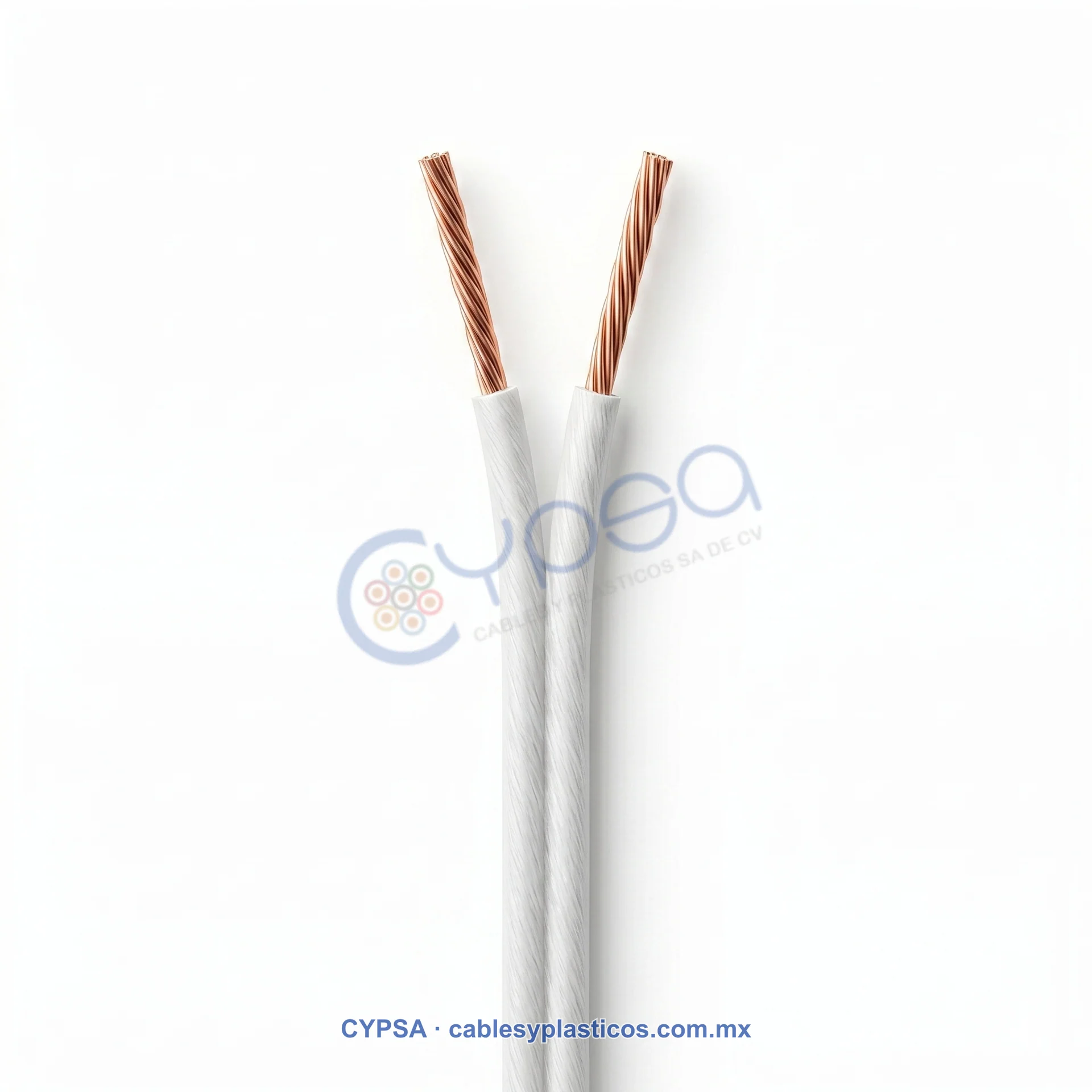

Descripción General. Cordón de dos conductores paralelos fabricados en cobre natural suave, calibres de 18 a 14 AWG, con aislamiento individual de policloruro de vinilo (PVC) y unidos por una pista del mismo material.
Estos cordones pueden incorporar al centro un tercer conductor para tierra física, aislado individualmente con policloruro de vinilo (PVC) color verde.
Principales aplicaciones. Diseñados para suministrar energía eléctrica en baja tensión a aparatos electrodomésticos como ventiladores, lámparas, estéreos, televisores, radios, batidoras y para elaborar extensiones eléctricas.
Características.
- Tensión máxima de operación: 600 V.
- Temperatura máxima de operación en el conductor: 60 a 105°C.
- Conductores flexibles de cobre natural suave.
- Construcción en cordón flexible clase K para calibres 18 a 14 AWG.
- Propiedades de no propagación de incendio.
- Forro exterior disponible en varios colores.
- Suministro industrial en carretes.
Especificaciones Técnicas
TIPO SPT-2
| CORDÓN FLEXIBLE SPT-2 600 V DOS CONDUCTORES | |||||
|---|---|---|---|---|---|
| Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Espesor aislamiento mm |
Dimensiones ancho-alto mm |
Capacidad Amperes |
| 18 | 16/30 | 0.824 | 1.14 | 3.75 x 7.10 | 4.2 |
| 16 | 26/30 | 1.31 | 1.14 | 3.56 x 7.36 | 5.7 |
| 14 | 41/30 | 2.08 | 1.14 | 4.22 x 8.23 | 8.1 |
| CORDÓN FLEXIBLE SPT-2 600 V TRES CONDUCTORES | |||||
|---|---|---|---|---|---|
| Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Espesor aislamiento mm |
Dimensiones ancho-alto mm |
Capacidad Amperes |
| 18 | 16/30 | 0.824 | 1.14 | 3.7 x 8.3 | 6.1 |
| 16 | 26/30 | 1.31 | 1.14 | 4.0 x 9.3 | 8.3 |
| 14 | 41/30 | 2.08 | 1.14 | 4.4 x 10.6 | 12 |
Normativas: NMX-J-036-ANCE · NMX-J-297-ANCE · NMX-J-436-ANCE · UL-62
