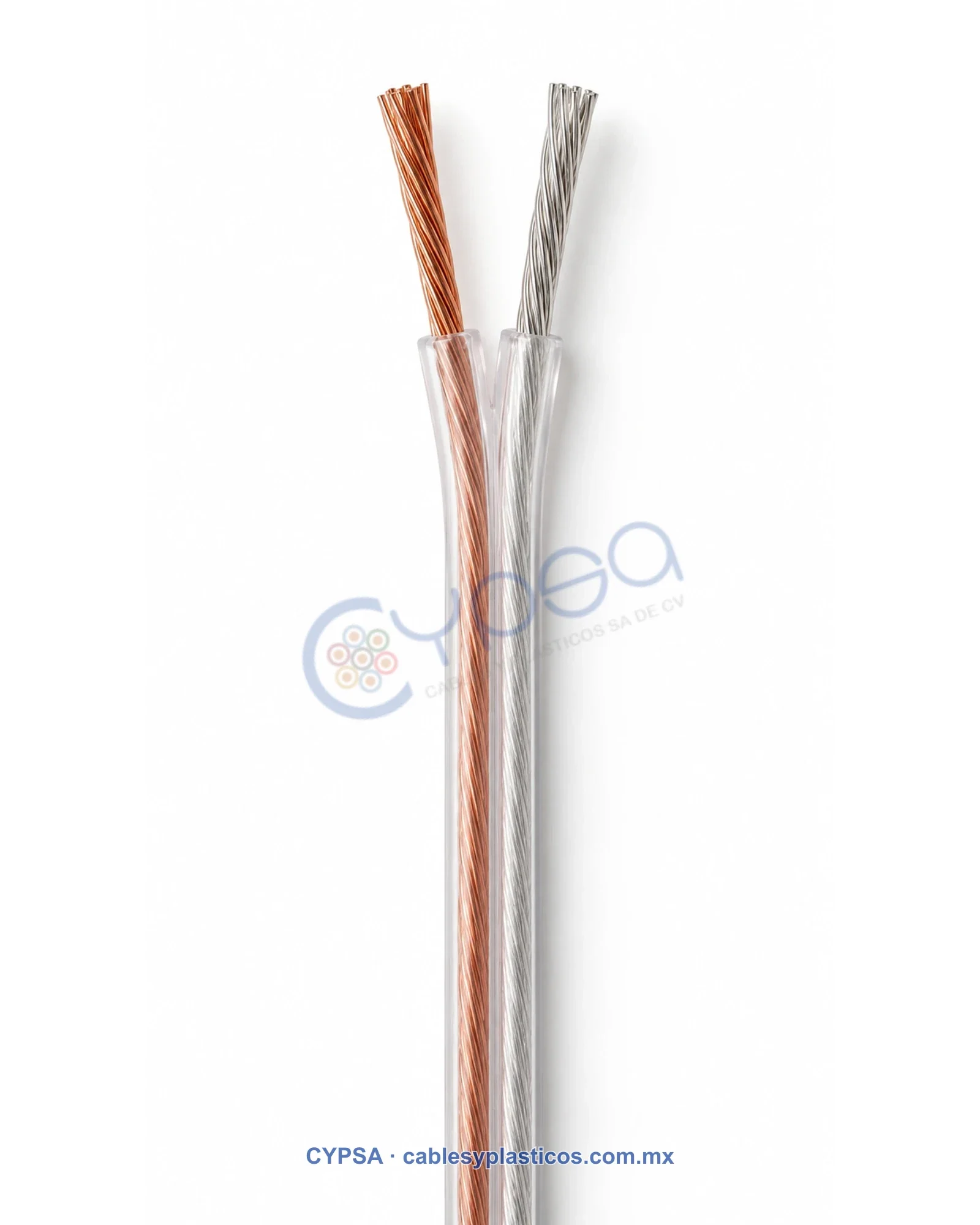

Descripción General. Cordón de dos conductores paralelos fabricado con combinación de cobre natural suave y cobre estañado suave, calibres de 18 a 14 AWG, con aislamiento individual de policloruro de vinilo (PVC) y unidos por una pista del mismo material.
Principales aplicaciones. Diseñado para suministrar energía eléctrica en baja tensión a bocinas, equipos de sonido, conexiones de audio y aplicaciones donde se requiere identificación polarizada.
Características.
- Tensión máxima de operación: 600 V.
- Temperatura máxima de operación en el conductor: 60°C.
- Construcción flexible clase K en calibres 18 a 14 AWG.
- Un conductor de cobre natural y uno de cobre estañado.
- Propiedades de no propagación de incendio.
- Forro exterior disponible transparente o en color.
- Suministro industrial en carretes.
Especificaciones Técnicas
TIPO POLARIZADO
| CORDÓN FLEXIBLE POLARIZADO 600 V DOS CONDUCTORES | |||||
|---|---|---|---|---|---|
| Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Espesor aislamiento mm |
Dimensiones ancho-alto mm |
Capacidad Amperes |
| 18 | 16/30 | 0.824 | 1.14 | 3.75 x 7.10 | 4.2 |
| 16 | 26/30 | 1.31 | 1.14 | 3.56 x 7.36 | 5.7 |
| 14 | 41/30 | 2.08 | 1.14 | 4.22 x 8.23 | 8.1 |
Normativas: NMX-J-036-ANCE · NMX-J-297-ANCE · NMX-J-436-ANCE · UL-62
