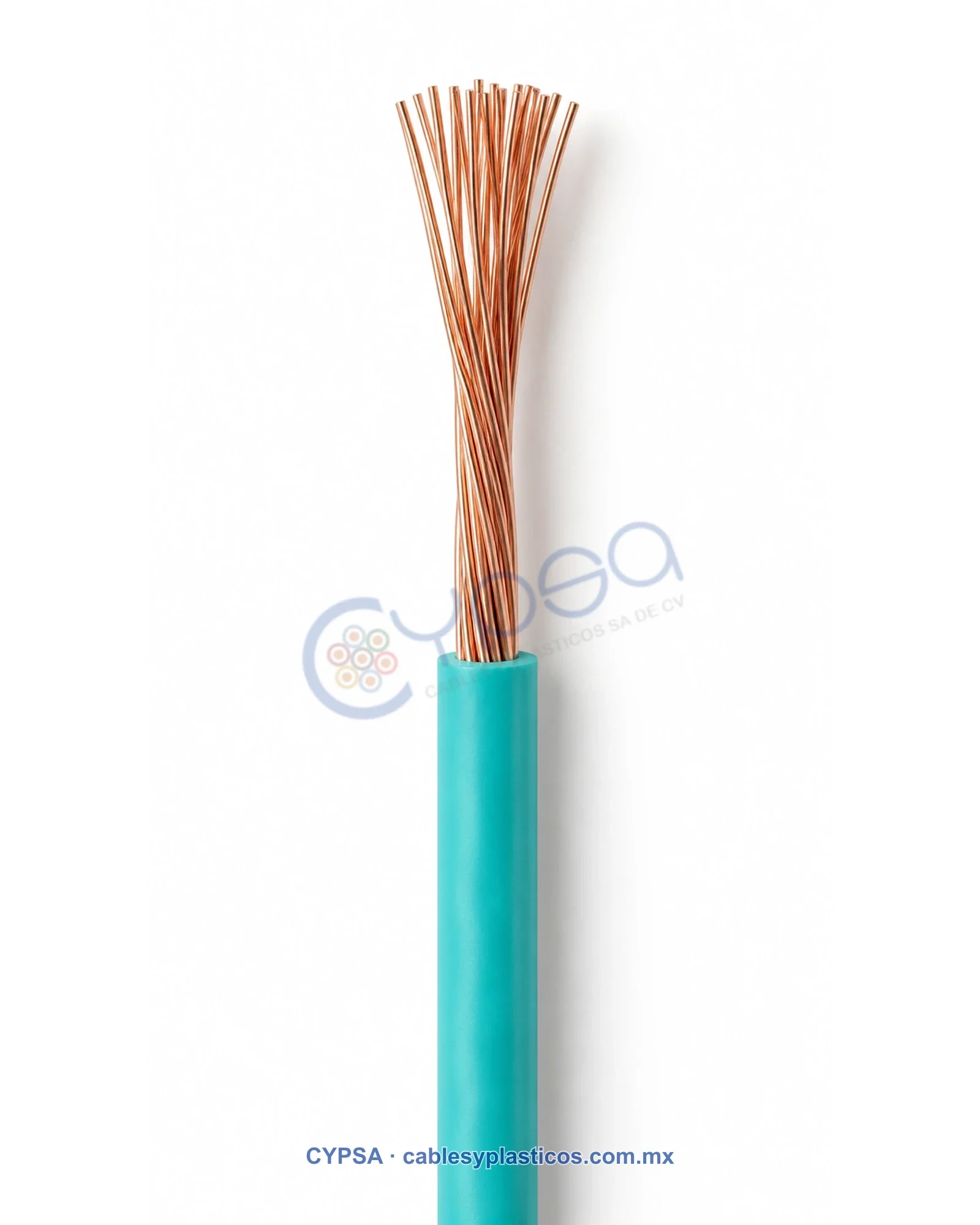

Descripción General. Conductores multifilares de cobre natural suave con aislamiento de policloruro de vinilo (PVC), diseñados para operación continua entre 90 y 105°C con pared delgada de alto rendimiento.
Principales aplicaciones. Utilizados principalmente en distribución de cableado dentro de sistemas eléctricos automotrices, arneses eléctricos y conexiones internas vehiculares.
Características.
- Fabricados en cobre natural con pureza de 99.9%.
- Construcción flexible clase J y K con base calibre 28 y 30 AWG.
- Diseño Thin Wall que reduce peso y volumen.
- Disponibles en calibres de 24 a 10 AWG.
- Excelente flexibilidad para instalación automotriz.
- Suministro industrial en carretes.
Especificaciones Técnicas
TIPO TWP
| TIPO TWP | |||||
|---|---|---|---|---|---|
| Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Espesor aislamiento mm |
Diámetro exterior mm |
Capacidad Amperes |
| 10 | 104/30 | 5.26 | 0.50 | 4.3 | 30 |
| 12 | 65/30 | 3.31 | 0.46 | 3.55 | 20 |
| 14 | 41/30 | 2.078 | 0.40 | 2.75 | 15 |
| 16 | 26/30 | 1.317 | 0.40 | 2.35 | 10 |
| 18 | 16/30 | 0.824 | 0.40 | 2.0 | 7 |
| 20 | 10/30 | 0.519 | 0.40 | 1.75 | 3 |
| 22 | 7/30 | 0.324 | 0.40 | 1.60 | 2 |
| 24 | 7/32 | 0.205 | 0.40 | 1.45 | 1.5 |
Normativas: NMX-J-036-ANCE · NMX-J-297-ANCE · SAE J1128
