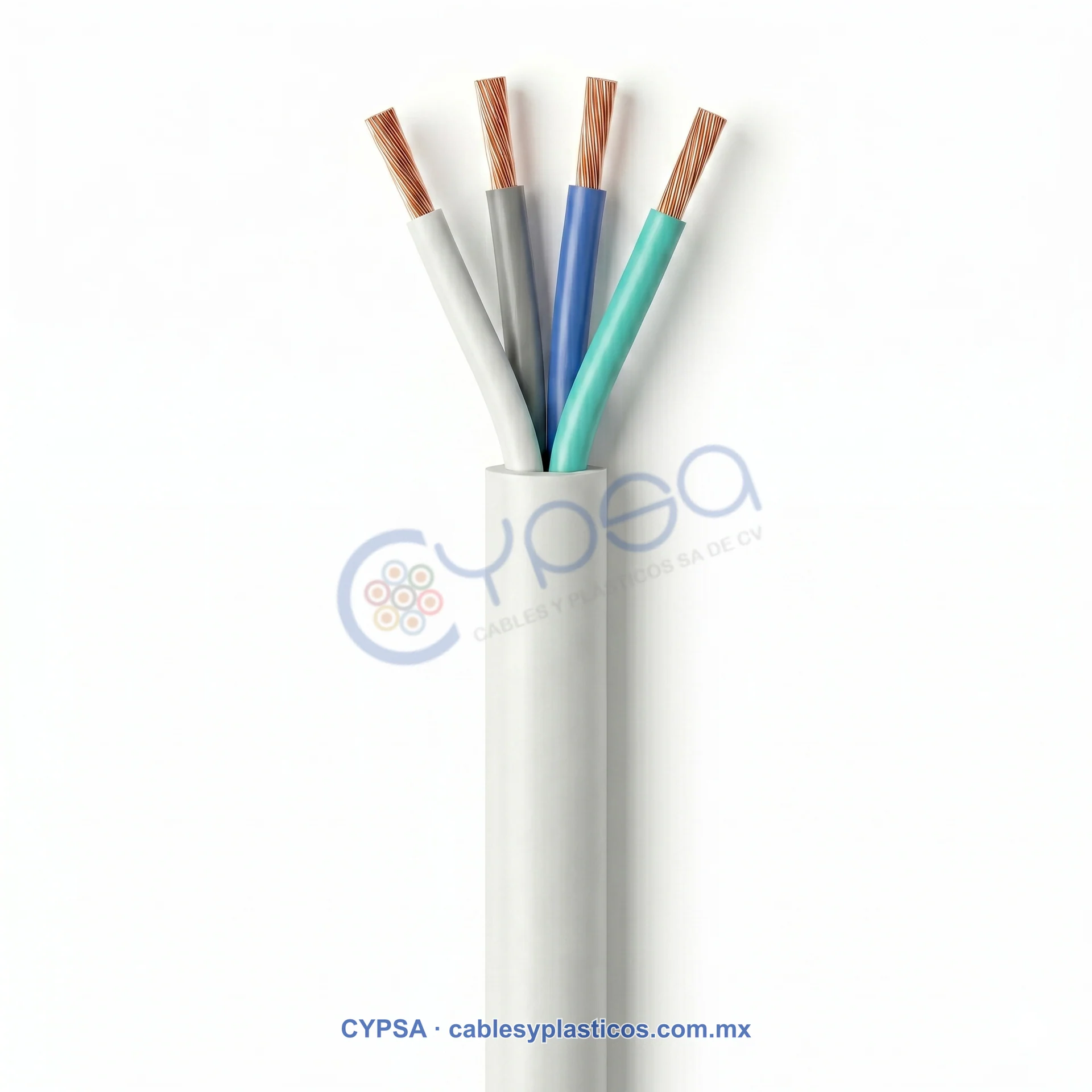

Descripción General. Cable de dos a seis conductores de cobre natural suave en construcción flexible, con aislamiento individual termoplástico de policloruro de vinilo (PVC), identificados por color, rellenos para dar sección circular y con cubierta exterior termoplástica de PVC.
Principales aplicaciones. Los cordones flexibles uso rudo tipo SJT se utilizan para alimentar eléctricamente mezcladoras, pulidoras de pisos, máquinas de escribir y otros aparatos portátiles como caladoras, taladros y herramientas eléctricas.
Características.
- Tensión máxima de operación: 300 V.
- Conductores con construcción flexible clase K.
- Disponible en versiones de 60 a 105°C.
- Resistencia a la propagación de flama.
- Aislamiento y cubierta exterior de PVC.
- Configuraciones de 2 a 6 conductores según calibre.
- Suministro industrial en carretes.
Especificaciones Técnicas
TIPO SJT
| CABLE FLEXIBLE USO RUDO TIPO SJT 300 V | ||||||
|---|---|---|---|---|---|---|
| Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Número de conductores | Espesor aislamiento mm |
Diámetro exterior mm |
Capacidad Amperes |
| 18 | 16/30 | 0.824 | 2 | 0.760 | 7.2 | 10 |
| 18 | 16/30 | 0.824 | 3 | 0.760 | 7.7 | 7 |
| 18 | 16/30 | 0.824 | 4 | 0.760 | 8.4 | 7 |
| 16 | 26/30 | 1.31 | 2 | 0.760 | 7.8 | 13 |
| 16 | 26/30 | 1.31 | 3 | 0.760 | 8.4 | 10 |
| 16 | 26/30 | 1.31 | 4 | 0.760 | 9.2 | 10 |
| 14 | 41/30 | 2.08 | 2 | 0.760 | 8.8 | 18 |
| 14 | 41/30 | 2.08 | 3 | 0.760 | 9.2 | 15 |
| 14 | 41/30 | 2.08 | 4 | 0.760 | 10.3 | 15 |
| 12 | 65/30 | 3.31 | 2 | 1.14 | 10.8 | 25 |
| 12 | 65/30 | 3.31 | 3 | 1.14 | 11.4 | 20 |
| 12 | 65/30 | 3.31 | 4 | 1.14 | 12.6 | 20 |
| 10 | 104/30 | 5.26 | 2 | 1.52 | 14.4 | 30 |
| 10 | 104/30 | 5.26 | 3 | 1.52 | 15.3 | 25 |
| 10 | 104/30 | 5.26 | 4 | 1.52 | 16.8 | 25 |
Normativas: NMX-J-036-ANCE · NMX-J-297-ANCE · NMX-J-436-ANCE · UL-62
