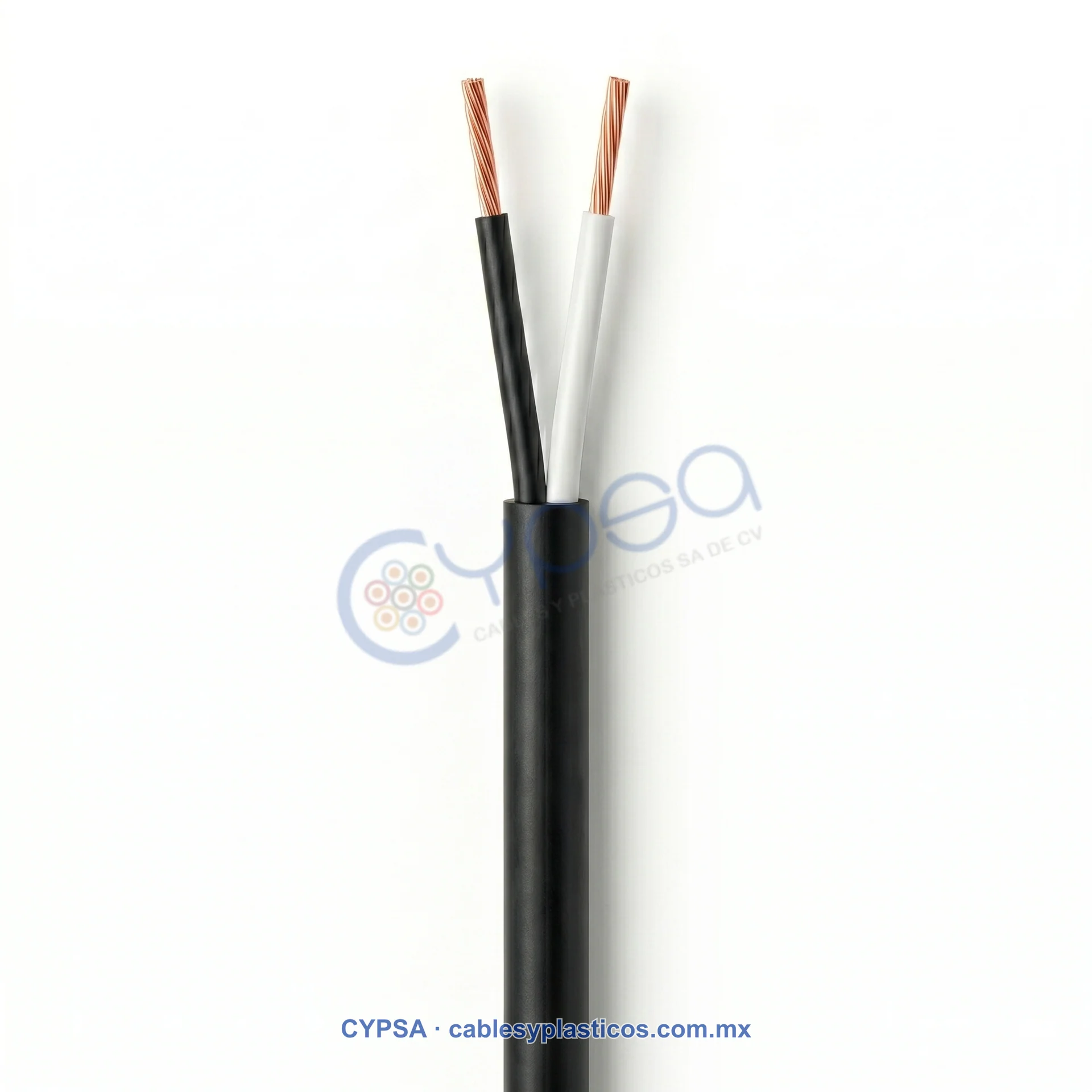

Descripción General. Cable de dos o más conductores de cobre natural suave en construcción flexible, con aislamiento individual termoplástico de policloruro de vinilo (PVC), identificados por color, rellenos para dar sección circular y con cubierta exterior termoplástica de PVC.
Principales aplicaciones. Los cordones flexibles para uso extra rudo tipo ST se emplean para suministro de energía eléctrica en baja tensión a máquinas lavaplatos, equipo médico, pulidoras industriales, lijadoras, lavadoras, vibradores y herramientas portátiles.
Características.
- Tensión máxima de operación: 600 V.
- Conductores con construcción flexible clase K.
- Disponible en versiones de 60 a 105°C.
- Alta resistencia a la propagación de flama.
- Aislamiento y cubierta exterior de PVC reforzado.
- Configuraciones de 2 o más conductores.
- Suministro industrial en carretes.
Especificaciones Técnicas
TIPO ST
| CABLE FLEXIBLE USO RUDO TIPO ST 600 V | ||||||
|---|---|---|---|---|---|---|
| Calibre AWG |
Construcción | Área sección transversal Nom. mm2 |
Número de conductores | Espesor aislamiento mm |
Diámetro exterior mm |
Capacidad Amperes |
| 18 | 16/30 | 0.824 | 2 | 1.520 | 8.7 | 10 |
| 18 | 16/30 | 0.824 | 3 | 1.520 | 9.2 | 7 |
| 18 | 16/30 | 0.824 | 4 | 1.520 | 9.9 | 7 |
| 16 | 26/30 | 1.31 | 2 | 1.520 | 9.4 | 13 |
| 16 | 26/30 | 1.31 | 3 | 1.520 | 9.9 | 10 |
| 16 | 26/30 | 1.31 | 4 | 1.520 | 10.7 | 10 |
| 14 | 41/30 | 2.08 | 2 | 2.03 | 13.0 | 18 |
| 14 | 41/30 | 2.08 | 3 | 2.03 | 13.7 | 15 |
| 14 | 41/30 | 2.08 | 4 | 2.03 | 14.8 | 15 |
| 12 | 65/30 | 3.31 | 2 | 2.41 | 15.0 | 25 |
| 12 | 65/30 | 3.31 | 3 | 2.41 | 15.8 | 20 |
| 12 | 65/30 | 3.31 | 4 | 2.41 | 17.1 | 20 |
| 10 | 104/30 | 5.26 | 2 | 2.41 | 16.3 | 30 |
| 10 | 104/30 | 5.26 | 3 | 2.41 | 17.2 | 25 |
| 10 | 104/30 | 5.26 | 4 | 2.41 | 18.7 | 25 |
Normativas: NMX-J-036-ANCE · NMX-J-297-ANCE · NMX-J-436-ANCE · UL-62
