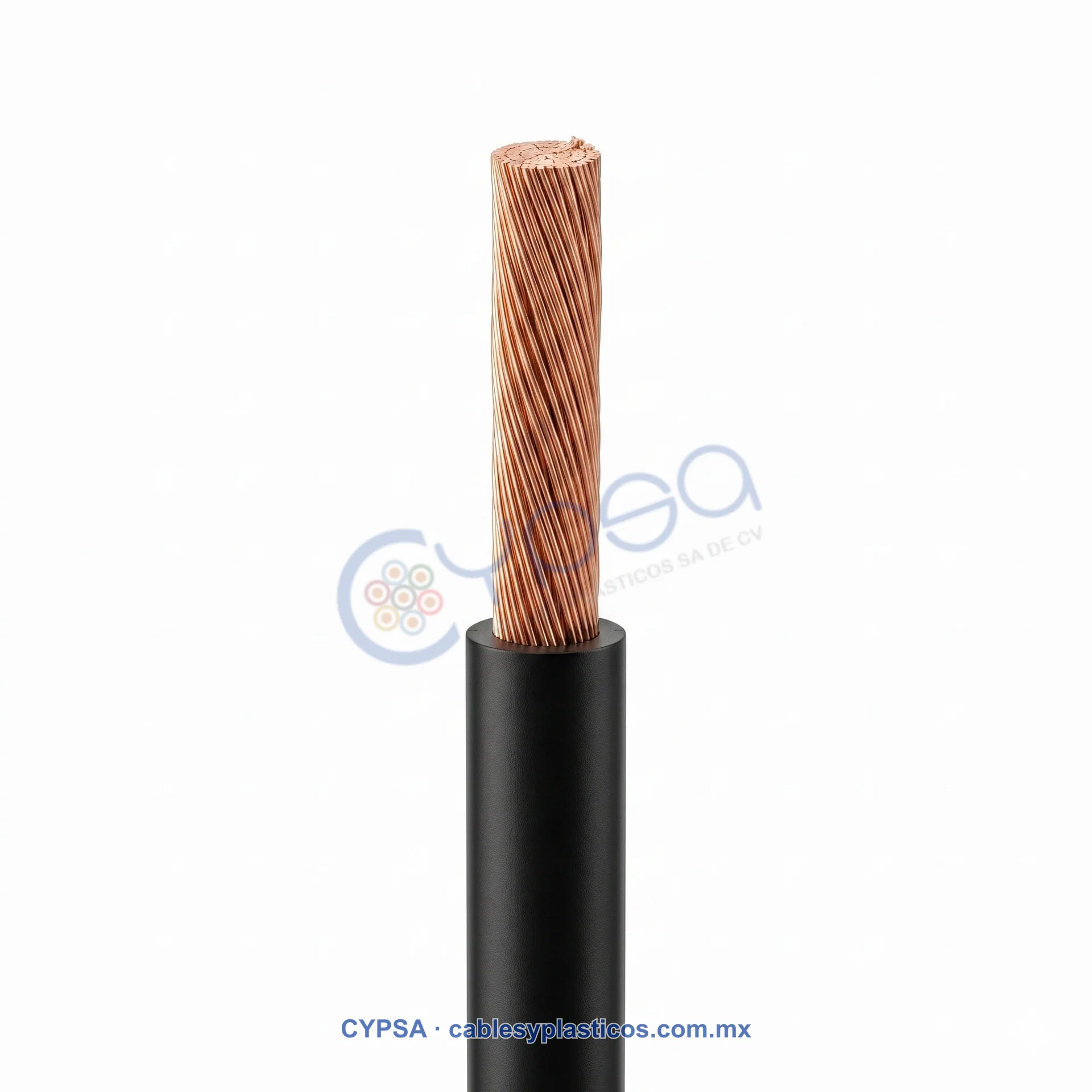

Descripción General. Conductor flexible de cobre natural suave o estañado con aislamiento individual de policloruro de vinilo (PVC) a 90°C.
Principales aplicaciones. Utilizados para la interconexión de circuitos, cableado interno de computadoras y equipos electrodomésticos.
Características.
El material de los cables es de cobre natural o estañado, con un contenido de 99.9% de cobre.
Los cables se fabrican en construcción clase K con base calibre 30 AWG.
Se fabrican en calibres de 0.324 a 1.371 mm² (22 hasta 16 AWG) 300 V.
Temple suave para cable flexible.
Estos productos se ofrecen en carretes.
Especificaciones.
NMX-J-036-ANCE
NMX-J-297-ANCE
NMX-J-429-ANCE
NMX-J-008-ANCE
UL-758
Certificaciones. ANCE / UL
Especificaciones Técnicas
CABLE AWM UL ESTILO 1007
| CONDUCTORES FLEXIBLES AWM 1007 | |||||
|---|---|---|---|---|---|
| Calibre AWG. |
Construcción | Área sección transversal Nom. mm2 |
Espesor de aislamiento mm |
Diámetro exterior mm |
Capacidad en amperes |
| 16 | 26/30 | 1.317 | 0.41 | 2.1 | 10 |
| 18 | 16/30 | 0.811 | 0.41 | 1.85 | 7 |
| 20 | 10/30 | 0.507 | 0.41 | 1.65 | 3 |
| 22 | 7/30 | 0.324 | 0.41 | 1.5 | 2 |
